Bemessung von Schottersäulen – Tragfähiger Baugrund in Salzgitter

Salzgitter, die flächengrößte Stadt Niedersachsens mit über 100.000 Einwohnern, erstreckt sich auf einem Untergrund, der die Industrie- und Baugeschichte der Region widerspiegelt. Die geologischen Bedingungen sind hier oft geprägt von mächtigen Auelehmen und Beckensedimenten entlang der Fuhse und Innerste – Materialien, die für eine direkte Gründung selten tragfähig sind. Genau hier setzt die Bemessung von Schottersäulen an: ein wirtschaftliches Verfahren, um setzungsarme und standsichere Bauwerke zu realisieren, selbst wenn der Boden in 4 bis 8 Metern Tiefe noch keine ausreichende Steifigkeit aufweist.
Für ein Bauvorhaben in Salzgitter ist die Kombination mit einem CPT-Versuch oft der erste Schritt, um das Schichtenprofil lückenlos zu erfassen und die Säulenlänge präzise zu planen. Wir übersetzen diese Messdaten in eine standsichere Auslegung, die genau auf die lokalen Gegebenheiten abgestimmt ist.

Schottersäulen verwandeln einen problematischen Baugrund in berechenbares Baufeld – ohne Bodenaustausch und mit kalkulierbaren Setzungen.

Unsere Leistungsbereiche

Methodik und Umfang

Ein typischer Fehler bei Bauprojekten in Regionen mit weichem Schwemmland ist die Unterschätzung der Setzungsdifferenzen zwischen unterschiedlich belasteten Fundamentbereichen. Man sieht immer wieder Risse in Bodenplatten oder leichte Schiefstellungen kurze Zeit nach der Fertigstellung – ein kostspieliges Ärgernis, das sich durch eine fundierte Bemessung von Schottersäulen von Anfang an vermeiden lässt. Die Säulen aus verdichtetem Grobkorn ersetzen nicht nur einen Teil des schlechten Bodens, sie beschleunigen durch ihre Drainagewirkung auch die Konsolidierung der umgebenden weichen Schichten.
In der Bemessung nach DIN 4094-4 und den Empfehlungen des Arbeitskreises 'Baugrundverbesserung' spielen Parameter aus dem Triaxialversuch eine zentrale Rolle, um den tatsächlichen Mantelwiderstand unter der lokalen Überlagerungsspannung zu bestimmen. Ergänzend sichern wir die Randzonen von Rüttelstopfsäulen mit geotechnischen Nachweisen zur Böschungsstabilität, besonders wenn in Hanglagen am Salzgitter-Höhenzug gebaut wird.

Bemessung von Schottersäulen – Tragfähiger Baugrund in Salzgitter — Technische Referenz — Salzgitter

Lokale Besonderheiten

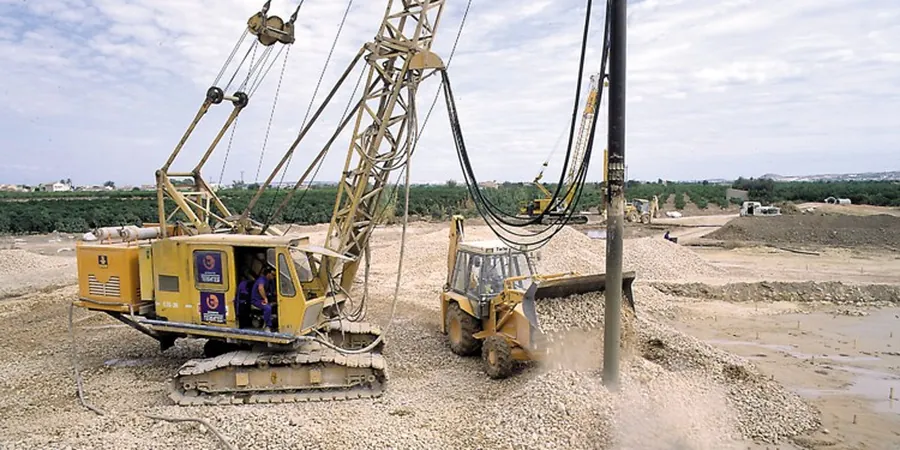

Eine Schottersäule entsteht durch das Eintreiben eines Tiefenrüttlers, der den Boden seitlich verdrängt und schrittweise mit Schotter verfüllt. In Salzgitter, wo die Quartärdecke teilweise sehr heterogen ist und alte Flussrinnen enthält, muss der Rüttler punktgenau geführt werden. Die größte Gefahr bei einer fehlerhaften Bemessung ist nicht das Versagen einer einzelnen Säule, sondern ein ungleichmäßiges Setzungsverhalten des gesamten Säulenrasters.
Fließt etwa in einer weichen Linse zu viel Material unkontrolliert ab, entsteht ein Tragfähigkeitssprung, den die darüber liegende Bodenplatte nicht schadlos aufnehmen kann. Unser Team verwendet daher für die Bemessung in Salzgitter nicht nur Standardtabellen, sondern kalibriert die Eingangsparameter mithilfe von Laborversuchen nach ISO 17025 und in-situ Sondierungen. So entsteht ein Bemessungskonzept, das die Streuung der lokalen Bodenkennwerte realistisch abbildet.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.biz

Geltende Normen

EN 1997-1 (Eurocode 7: Entwurf, Berechnung und Bemessung), DIN 4094-4 (Rütteldruck- und Rüttelstopfverfahren), DIN 18196 (Bodenklassifikation), TP BF-StB (Technische Prüfvorschriften)

Technische Parameter

Parameter	Typischer Wert
Austauschverhältnis	10 % – 25 % der Rasterfläche
Tiefenbereich	4 m – 15 m unter GOK
Korngröße der Schottersäule	32/56 mm oder 16/32 mm
Erforderlicher Mantelwiderstand	cu > 15 kPa (undrainiert)
Lastplattendruckversuch (Kontrollprüfung)	Ev2 ≥ 80 MN/m²
Konsolidierungsbeschleunigung	Faktor 5 – 10 gegenüber unbehandeltem Boden
Bemessungsnormen	Eurocode 7 (EN 1997-1), DIN 4094-4

Häufige Fragen

Wann sind Schottersäulen in Salzgitter wirtschaftlicher als ein Bodenaustausch?

Sobald die weichen Schichten mächtiger als etwa 3 bis 4 Meter sind, wird ein konventioneller Bodenaustausch mit Aushub, Abfuhr und Neuverfüllung meist teurer als die Tiefenverdichtung mit Schottersäulen. Hinzu kommen die Vorteile der kürzeren Bauzeit und des geringeren Eingriffs in den Wasserhaushalt des Grundstücks.

Mit welchem Aufwand muss man für die Bemessung von Schottersäulen rechnen?

Für die reine Bemessung und Planung eines Schottersäulenfeldes liegen die Kosten je nach Projektgröße und Erkundungsaufwand zwischen €1.220 und €5.300. Darin enthalten sind die geotechnische Auslegung, die Pläne und die Festlegung der Qualitätssicherungsmaßnahmen.

Welche Vorerkundungen sind für die Bemessung in Salzgitter nötig?

Wir benötigen mindestens Drucksondierungen (CPT) oder eine Kombination aus Rammsondierungen und SPT-Bohrung entlang eines Rasters. In Salzgitter mit seinen wechselhaften quartären Ablagerungen empfehlen wir einen Sondierabstand von maximal 15 Metern, um die Rinnenstrukturen sicher zu erfassen.

Können Schottersäulen Erdbebenlasten in Salzgitter aufnehmen?

Obwohl Salzgitter nicht in der höchsten deutschen Erdbebenzone liegt, reduzieren Schottersäulen das Verflüssigungsrisiko in gesättigten Feinsanden erheblich. Die Kombination aus Verdichtung und Drainagewirkung der Säulen erhöht die zyklische Scherfestigkeit des Bodens deutlich und schützt so vor seismisch bedingten Setzungen.
